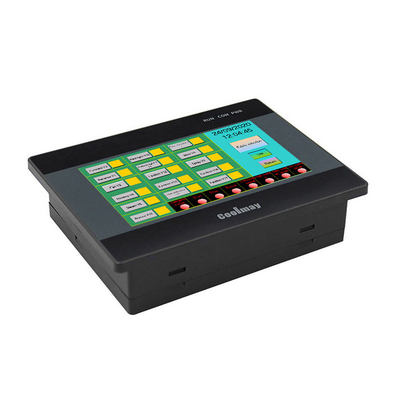

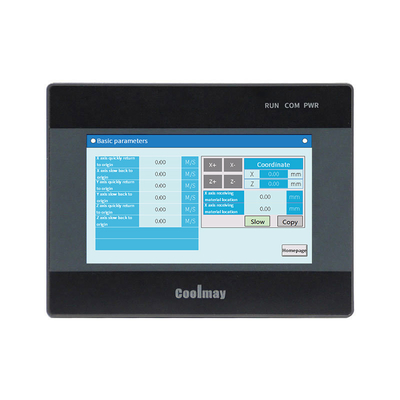

4.3“ het Mens/machine-interfaceplc 4 van TFT - de Kleuren Weerstand biedend Touch screen van 6W 60K

1.Precautions van het gebruiken van PLC transistor en relais
De PLC output is een gemeenschappelijke kathodeoutput, is de theoretische waarde 1A, is het daadwerkelijke gebruik minder dan 500mA, de Com-bedrading negatief is, te gebruiken gelieve 24V-voltage, is er geen voltageoutput wanneer het als schakelaar wordt gebruikt. Als een extern relais, het relais een externe voeding vergt.
Het relais heeft het contactleven, is de theoretische waarde 30W-tijden, en de theoretische waarde van de externe lading overschrijdt geen 5A. Vaak, kan de volledige ladingsstroom de levensduur beïnvloeden, en er is uit geen voltage.
2.Precautions van Coolmay-PLC outputtype selectie
MT: wijst op de transistoroutput, M.: wijst op de relaisoutput, en MRT: wijst op de relaistransistor gemengde output.
De belangrijkste verschillen tussen transistoroutput en relaisoutput zijn:
(1) het verschil in huidige lading. Momenteel, gebruiken wij een transistor met een maximum huidige lading van 500MA, en de maximum huidige lading van het relais is 5A (de maximumrelaisstroom van EX2N/DX2N-reeksplc is 3A);
(2) Outputmacht: De transistor kan slechts met de DC24V-voeding worden verbonden, en het relais kan met de voeding van DC24V worden verbonden en AC220V-;
(3) Functionele kenmerken: Als u een impuls moet verzenden om een stepper motor te drijven, zou u de transistoroutput of de gemengde output moeten gebruiken. Ook als de outputschakelaar actief is, wordt het geadviseerd om een transistoroutput te gebruiken;
(4) als zowel het relais als de transistor beschikbaar zijn, wordt het geadviseerd om een transistoroutput te gebruiken omdat de transistor geen grens heeft van het contactleven en het leven langer zal zijn dan het relais zolang de stroom niet de grens overschrijdt.
