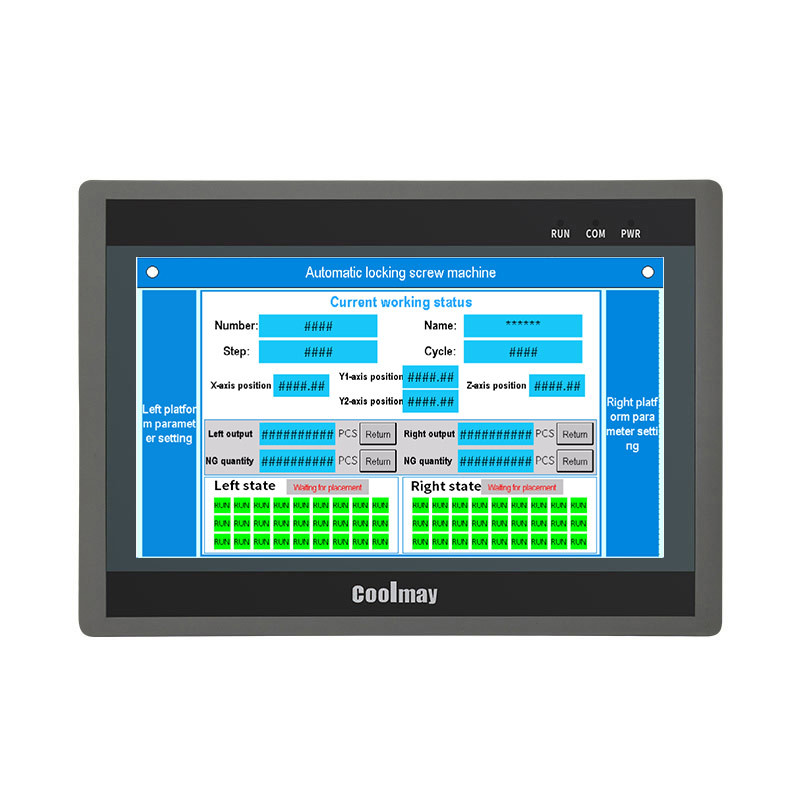

Coolmay 10'' digitale touchscreen PLC-controller RS232 RS485 PLC-automatiseringsbedieningspaneel

Coolmay 10'' Digitaal Programmeerbaar Touchscreen Plc Controller Rs232/Rs485 Plc Automatisering Bedieningspaneel

De alles-in-één oplossing is om de controller, bedieningsinterface, invoer/uitvoer, analoge invoer/uitvoer, snel tellen/pulseren en communicatiepoort te integreren in een compacte eenheid om te voldoen aan de behoeften van automatiseringsbesturing van klantapparatuur.

PRODUCTBESCHRIJVING van HMI PLC ALLES IN ÉÉN

① Serie QM3G: QM3G-FH-serie

② HMI 43 : 4,3 inch 50 : 5 inch 70 /70HD/70K : 7 inch t 100 : 10 inch

③ Digitale invoer en uitvoer (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20 DO 60: 30DI 30DO

④ Moduletype M: Hoofdmodule van universele regelaar

⑤ Digitale uitgang (DO) type R: relais; T: transformator (MOS-buis); RT: zowel relais als transistor

⑥ Analoge ingang (AD) 4 kanalen voor 43FH/50FH,12 voor 70FH/HD,16 voor 70KFH/100FH

⑦ Analoge uitgang (DA) 2 kanalen voor 43FH/50FH,8 voor 70FH/70HD/70KFH/100FH

⑧ AI type E: Thermokoppel E (kan worden aangepast aangezien type KT, S of J negatieve temperatuur ondersteunt)

PT:PT100 PT1000:PT1000 NTC-thermistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V

V: 0-10V V5_:-5V~5V V_:-10~10V (alleen 7 en 10 inch ondersteunen V5_ en V_)

⑨ AO-type A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V

V_:-10~10V (alleen 7 inch en 10 inch ondersteunen negatieve spanning voor 2 kanalen)

⑩ C1 enkele fase tellen met hoge snelheid, C2 AB fase tellen, C3 ABZ fase tellen;

Ondersteunt normaal gesproken 6 eenfase 60KHz, of 2 AB (Z) 60KHz + 1 AB 10KHz

⑪ P0: 10KHz hogesnelheidspuls; P: 100KHz hogesnelheidspuls; Normaal gesproken 8 kanalen, Y0-Y3 is

100 KHz, Y4-Y7 is 10 KHz; Dat tellen met hoge snelheid plus hoge snelheidspuls moet binnen 480 KHz zijn

⑫ Com-poort optioneel verwijst naar Chart 1'basic parameter'

1.

   Weergave	Dimensie	275*194*36mm
   	Afmeting uitsparing	262*180mm
   	Energieverbruik	6-8W
   	Voorzien zijn van	60K-kleuren resistief touchscreen, ondersteunt staande weergave
   Geheugen	RAM	64 MB
   	rom	NOCH Flash 16MB
   	processor	32-bits CPU 408 MHz
   IO	DI/DO	Maximaal 30DI/30DO (maximaal 28MR)
   	DI/DO-niveau	Ingang: passieve NPN, openbare terminal geïsoleerd
   	DOEN typen	Relais (MR) of transistor (MT, Y0-Y3 zijn MOS) of gemengd (MRT) (Relaisuitgang: max. belasting 5A/transistoruitgang: max. belasting 500mA)
   	Analoge I/O (optioneel)	Maximaal 12AI/8AO
   	AI-type (optioneel)	Thermokoppel E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
   	AO-type (optioneel)	0~10V /0~5V/ 0~20mA/ 4~20mA/ gemengd/ -5~5V/ -10~10V (2AO voor 1 minus spanning)
   Hoge snelheidfunctie	Tellen op hoge snelheid	Enkele fase 6 kanaal 60 KHz, of 2 AB 60 KHz + 1 AB 10 KHz, of 2 ABZ 60KHz + 1 AB fase 10 KHz
   	Snelle puls	8 kanalen, Y0-Y3 is 100 KHz, Y4-Y7 is 10 KHz. High-speed tellen + high-speed puls <480 KHz
   Verbinding	HMI	Type-B HMI-downloadpoort (kan PLC-programma downloaden via de USB-doordringingsfunctie), RS232
   		1 RS485 (gewijzigd van standaard RS232)
   	PLC	1 mini-USB, 1 RS232 (programmapoort)
   		1 RS485 of 2 RS485 COM-poorten (één is gewijzigd ten opzichte van de standaard RS232-poort)
   		CAN (2.0A/B)-poort, Ethernet-poort, WIFI (zal de standaard RS232-poort bezetten)
   Software	HMI	Coolmay mView HMI-programmeersoftware
   	PLC	Compatibel met Mitsubishi GX Developer 8.86 enWERKEN 2
