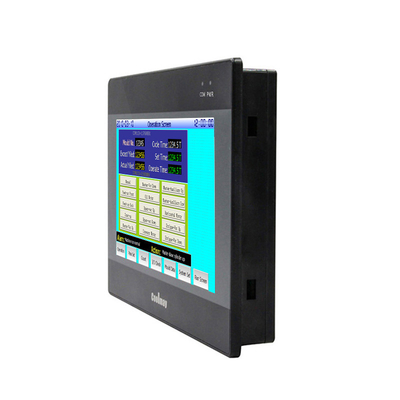

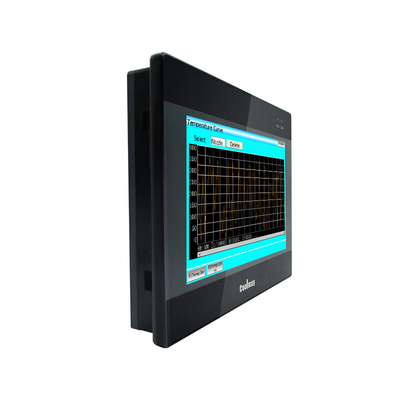

De Exploitantcomité 65536 van DC24V Hmi de Ware Vrijhaven van de Kleurenrs232 RS485 Steun MODBUS

1. Voorzorgsmaatregelen bij het gebruik van PLC-transistor en relais
De PLC-uitgang is een gemeenschappelijke kathode-uitgang, de theoretische waarde is 1A, het daadwerkelijke gebruik is minder dan 500mA, de COM-bedrading is negatief, gebruik 24V-spanning, er is geen spanningsuitgang wanneer deze als schakelaar wordt gebruikt.Als het een extern relais is, heeft het relais een externe voeding nodig.
Het relais heeft een contactlevensduur, de theoretische waarde is 30W keer en de theoretische waarde van de externe belasting is niet groter dan 5A.Vaak kan de volledige belastingsstroom de levensduur beïnvloeden en is er geen spanning.
2. Voorzorgsmaatregelen bij de selectie van het uitgangstype van Coolmay PLC
MT: geeft de transistoruitgang aan, MR: geeft de relaisuitgang aan en MRT: geeft de gemengde uitgang van de relaistransistor aan.
De belangrijkste verschillen tussen transistoruitgang en relaisuitgang zijn:
(1) Het verschil in huidige belasting.Momenteel gebruiken we een transistor met een maximale stroombelasting van 500MA, en de maximale stroombelasting van het relais is 5A (de maximale relaisstroom van de PLC uit de EX2N(S)/DX2N(S)-serie is 3A);
(2) Uitgangsvermogen: de transistor kan alleen worden aangesloten op de DC24V-voeding en het relais kan worden aangesloten op de DC24V- en AC220V-voeding;
(3) Functionele kenmerken: Als u een puls moet sturen om een ​​stappenmotor aan te drijven, moet u de transistoruitgang of de gemengde uitgang gebruiken.Ook als de uitgangsschakelaar actief is, is het aan te raden om een ​​transistoruitgang te gebruiken;
(4) Als zowel het relais als de transistor beschikbaar zijn, wordt het aanbevolen om een ​​transistoruitgang te gebruiken, omdat de transistor geen contactlevenslimiet heeft en de levensduur langer zal zijn dan die van het relais zolang de stroom de limiet niet overschrijdt.
