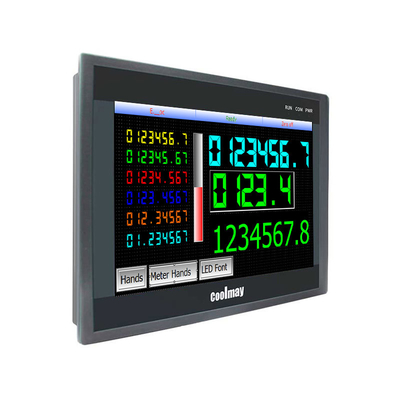

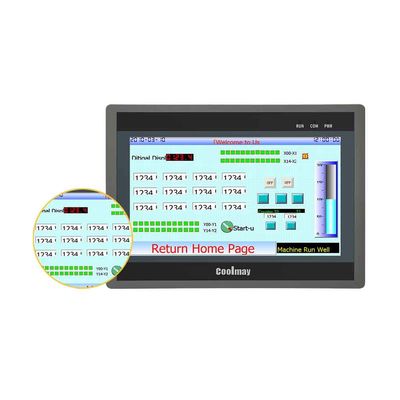

Coolmay 10.1 inch TFT HMI PLC Ethernet Port 128MB RAM PLC HMI allemaal in één controller Panel

10.1 ‰TFT hmiPLC'smet Ethernet-poort PLC HMI in één controller Panel

Coolmay HMI/PLC all-in-one machine heeft op innovatieve wijze de hoge integratie van HMI en PLC-schakelaar, analoog en temperatuur in hardware gerealiseerd.Het kan worden gebruikt bij verschillende gelegenheden waarbij PLC-besturing vereist is zonder externe PLC en andere uitbreidingsmodulesDe zeer geïntegreerde industriële automatiseringsbesturingsoplossing maakt gebruik van aansluitbare terminals, die de demontage, installatie en het onderhoud van terminalklanten aanzienlijk vergemakkelijken.Het kan direct worden vervangen als het uitvalt, waarbij "nul reiskosten" en gratis onderhoud ter plaatse worden bereikt.

PRODUCT DESCRIPTIE van de HMI PLC ALL IN ONE

Gebeurtenis:

1. Structuur

Zeer geïntegreerde, compacte structuur, kostenbesparing en ruimtebesparing.

2. Programmeringssoftware

HMI: adopteert CoolMay vcool HMI programmeringssoftware.

PLC: Compatibel met Mitsubishi Works 2/ GX Developer 8.86.

3. Invoer

Digitale invoer: maximaal 30 kanalen digitale invoer.

Analooginvoer: maximaal 5 AD-invoeringen kunnen worden geïnstalleerd.

Facultatief:E/K/S/T/J thermocouple/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V of gemengd type en andere speciale specificaties (thermocouple ondersteunt negatieve temperatuur).

4. Hoog snelheidsgetal-invoer

Eenfasige 6 kanalen 60KHz met hoge snelheid of 2 kanalen AB (Z) fase 60KHz plus 1 kanaal AB fase 10KHz.

5. Output

Digitale uitgang: maximaal 30 uitgangen (Y0~Y3 zijn MOS-buizen).

Optie: Relais (MR) of transistor (MT) of gemengd (MRT); Relais-uitgang: maximale belasting 5A, transistor-uitgang: maximale belasting 500mA.

Analoge hoeveelheid: maximaal 2 DA-uitgangen.

Optie: 0~10V/0~5V/0~20mA/4~20mA/gemengd/-5~5V/-10~10V ((2DA voor 1 minus spanning).

2. Geheugen	RAM	128 MB
   	ROM	128 MB
   	CPU	Dual-core 1 GHz
   Invoer/uitvoer	DI/DO	12DI/12DO of 20DI/18DO of 24DI/20DO of 30DI/30DO
   		Invoer: passief NPN, openbare terminal geïsoleerd Transistoruitgang: laag niveau NPN, COM aansluit op negatief; Relais-uitgang: normaal open droog contact
   	DO-type	Relais (MR) of transistor (MT) of gemengd (MRT) (Relee-uitgang: maximale belasting 5A/transistor-uitgang: maximale belasting 500mA)
   	Analoog I/O (facultatief)	Max 16AI/8AO
   	AI-type (facultatief)	Type E/E_/K/K_/S/S_/T/T_/J/J_ thermocouple/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ gemengd
   	AO-type (facultatief)	0~10V /0~5V/ 0~20mA/ 4~20mA/ gemengd/ -5~5V/ -10~10V (2DA voor 1 minus spanning)
   High-speed-functie	Hoge snelheidsaantal	enkelfasig 6-kanaal 60KHz, of 2 AB 60KHz + 1 AB 10KHz, of 2 ABZ 60 KHz + 1 AB fase 10 KHz
   	Hoge snelheidspuls	8 kanalen, Y0-Y3 is 100KHz, Y4-Y7 is 10KHz. Hoge snelheid tel + hoge snelheid puls < 480 kHz

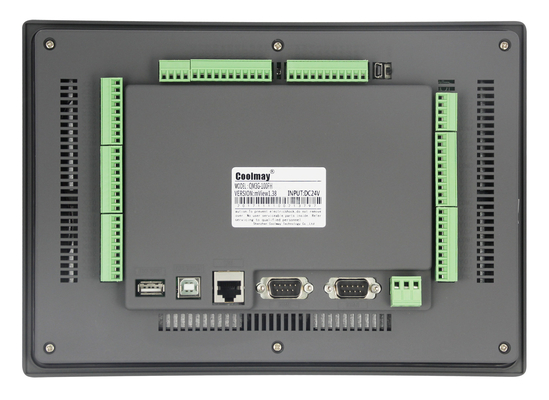

   Verbinding	HMI	1 HMI-downloadpoort, 1 USB 2.0-poort
   		1 RS485- of 1 RS232-poort Ethernet-poort (kan niet samen bestaan met PLC Ethernet-poort)
   	PLC's	1 Mini type B USB-poort, 1 Rs232-poort (Programma-poort, kan ook als COM-poort worden gebruikt)
   		1 Rs485 of 2 Rs485 COM-poorten (één wordt gewijzigd van de standaard Rs232-poort), CAN (2.0A/B), Ethernet-poort (kan niet samenbestaan met HMI Ethernet-poort), WIFI (bezet de standaard Rs232)
   Software	HMI	CoolMei vcool
   	PLC's	Compatibel met Mitsubishi GX Developer8.86 enWerken 2
