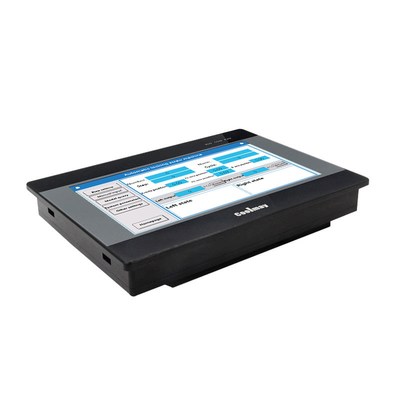

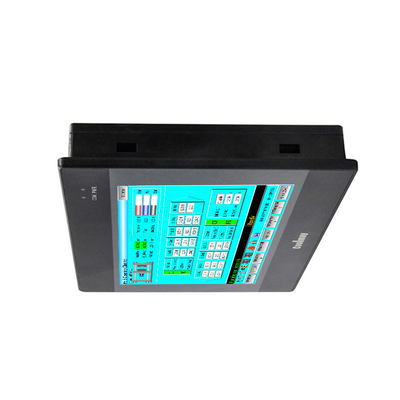

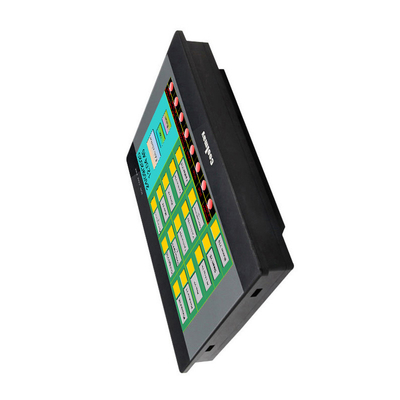

Programmable Logic Compressor 4 Axis 8 Axis Stepper Servo Driver Brushless Pwm Dual Motor Speed Controller Unit Module
| Plaats van herkomst | Shenzhen |
|---|---|
| Merknaam | Coolmay |
| Certificering | CE |
| Modelnummer | EX3G-8070FH-24MR |
| Min. bestelaantal | 1 Eenheid |
| Prijs | Onderhandelbaar |
| Verpakking Details | Verpakt in een standaard kartonnen doos |
| Levertijd | 3-8 werkdagen |
| Betalingscondities | T/T, Western Union, MoneyGram |
| Levering vermogen | 100.000 reeks per maand |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| ROM | NOR Flash 128 Mb | RAM | 128 MB |
|---|---|---|---|
| DI/DO | Max 12DI/12DO | DI-niveau | Passief NPN, openbare terminal geïsoleerd |
| DO-type | relais | DO-niveau | Normaal geopend droog contact |
| Hoge snelheidsaantal | 8 kanalen, Y0-Y3 is 100KHz, Y4-Y7 is 10KHz. | Hoge snelheidsimpuls | Eenfasig 6-kanaal 60KHz, of 2 AB 60KHz + 1 AB 10KHz, of 2 ABZ 60KHz + 1 AB fase 10KHz |
| Markeren | Brushless Pwm Dual Motor Speed Controller,Programmeerbare logische compressor,Module van de motorversnellingsfrequentieregelaar |
||
Productomschrijving
Programmable Logic Compressor 4 Axis 8 Axis Stepper Servo Driver Brushless Pwm Dual Motor Speed Controller Unit Module
Portkortsluiting:
De COM (S/S) van de PLC-invoerterminal is aangesloten op
24V, en de X-terminal is aangesloten op de stroomvoorziening 0V, dat wil zeggen de ingang
heeft een signaal
Twee-draad systeem (magnetische besturingsschakelaar): de positieve pool van de magnetische schakelaar is
is aangesloten op de PLC X-terminal en de negatieve pool is aangesloten op 0V.
Drie-draad systeem (foto-elektrische sensor of encoder):De PLC-schakelaar is
met een vermogen van meer dan 50 W,
van de sensor of encoder is verbonden met de positieve elektrode van de kracht
De encoder en de signal line zijn verbonden met de X terminal.
De foto-elektrische sensoren moeten van het NPN-type zijn (een PNP moet speciaal worden aangepast).
met een vermogen van meer dan 50 W
Transistor: Uitgang is NPN, COM is verbonden met de negatieve pool, en Y is verbonden met
De positieve pool van de stroomvoorziening met een lading.
Relais: Direct contact, COM kan worden aangesloten op de positieve of negatieve.
Het diagram toont het gelijkwaardige schakelschema van de relais-uitgangsmodule.
Elke groep is elektrisch geïsoleerd. Verschillende groepen uitgangscontacten zijn aangesloten op verschillende stroomcircuits.
Parameter
|
Afbeelding |
Afmeting |
200*146*36 mm |
|
|
Afsnijdgrootte |
192*138 mm |
|
|
Type |
7"TFT |
|
|
Kenmerken |
Resistief aanraakscherm met 60K-kleur, ondersteunt portretweergave |
|
Geheugen |
RAM |
128 MB |
|
|
ROM |
NOR Flash 128 MB |
|
|
CPU |
Dual-core 1 GHz |
|
Invoer/uitvoer |
DI/DO |
Maximaal 24DI/20DO (max 16MR) |
|
|
DI/DO-niveau |
Invoer: passief NPN, openbare terminal geïsoleerd Relais-uitgang: normaal open droog contact |
|
|
DO-type en lading |
MR: 2A/punt, 5A/12 punt COM. |
|
|
Analoog I/O (facultatief) |
Max 12AI/8AO |
|
|
AI-type (facultatief) |
Het thermocouple E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ gemengd |
|
|
AO-type (facultatief) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ gemengd/ -5~5V/ -10~10V (2AO voor 1 minus spanning) |
|
High-speed-functie |
Hoge snelheidsaantal |
enkelfasig 6-kanaal 60KHz, of 2 AB 60KHz + 1 AB 10KHz, of 2 ABZ 60 KHz + 1 AB fase 10 KHz |
|
|
Hoge snelheidspuls |
8 kanalen, Y0-Y3 is 100KHz, Y4-Y7 is 10KHz. Hoge snelheid tel + hoge snelheid puls < 480 kHz |
|
Verbinding |
HMI |
Type-C HMI-downloadpoort (kan PLC-programma downloaden via de USB-penetratiefunctie), RS232-poort |
|
|
|
1 RS485 (veranderd van standaard RS232) |
|
|
PLC's |
1 TYPE-C, 1 RS232 (programmapoort) |
|
|
|
1 RS485- of 2 RS485-COM-poorten (RS485-poort op HMI en RS232 op PLC zijn niet beschikbaar) |
|
|
|
CAN (2.0A/B) -poort, Ethernet-poort, WIFI (bezet standaard RS232-poort) |
|
Software |
HMI |
Coolmay Vcool |
|
|
PLC's |
Compatibel met Mitsubishi GX Developer 8.86 enWerken 2 |
Naamgeving
1. SerieDe volgende categorieën zijn bedoeld::De volgende categorieën zijn bedoeld:reeks
2HMI 43FH: 4.3 inch 50FH: 5inch 70FH/70HD/70KFH: 7inch 100FH: 10inch
3Digitale invoer en uitvoer (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Module type M: hoofdmodule van de universele regelaar
5Digitale uitgang (DO) type R: relais; T: trnasistor ((MOS-buis); RT: zowel relais als transistor
6Analooginvoer (AD) 4 kanalen voor 43FH/50FH,12 voor 70FH/HD,16 voor 70KFH/100FH
7Analoog uitslag (DA) 2 kanalen voor 43FH/50FH,8 voor 70FH/70HD/70KFH/100FH
8. AI type E: Thermocouple E ((kan aangepast worden als type K T, S of J ondersteunt negatieve temperatuur)
PT:PT100 PT1000:PT1000 NTC thermistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (alleen 7 en 10 inch ondersteuning V5_ en V_)
9. AO type A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((alleen 7 inch en 10 inch ondersteunen negatieve spanning dekt 2 kanalen)
10. C1 single-phase high-speed counting,C2 AB-fase counting,C3 ABZ-fase counting;
Normaal gesproken ondersteunen 6 enkelfasige 60KHz, of 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz hogesnelheidspuls;P:100KHz hogesnelheidspuls;Normaal gesproken 8 kanalen,Y0-Y3 is 100KHz,Y4-Y7 is 10KHz;Dat hoogsnelheidsgetal plus hoogsnelheidspuls moet 480KHz zijn
12. com port optionele verwijst naar de basisparameter van grafiek 1
