5 inch geïntegreerde Hmi Plc All In One Panel 12DI 4AI/2AO 10v Temperatuur Analoog
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| CPU | cpu met 32 bits 408MHz | ROM | NOR Flash 8MB |
|---|---|---|---|
| RAM | 64 MB | DI/DO | Max 12DI/12DO |
| DI/DO level | Passive NPN public terminal isolated | DO load | 2A point, 4A/4 point COM, 5A/12 point COM |
| DO-type | mos buis | Poort downloaden | Type-C |
| Markeren | 10v Hmi Plc all in one,12DI Hmi Plc All in One,Geïntegreerde Hmi Plc All In One Panel |
||
Productomschrijving
5 inch geïntegreerde Hmi Plc All In One Panel 12DI 4AI/2AO 10v Temperatuur Analoog
Naamgeving
1. Serie QM3G: QM3G-FH-serie
2HMI 43FH: 4.3 inch 50FH: 5inch 70FH/70HD/70KFH: 7inch 100FH: 10inch
3Digitale invoer en uitvoer (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Module type M: hoofdmodule van de universele regelaar
5Digitale uitgang (DO) type R: relais; T: trnasistor ((MOS-buis); RT: zowel relais als transistor
6Analooginvoer (AD) 4 kanalen voor 43FH/50FH,12 voor 70FH/HD,16 voor 70KFH/100FH
7Analoog uitslag (DA) 2 kanalen voor 43FH/50FH,8 voor 70FH/70HD/70KFH/100FH
8. AI type E: Thermocouple E ((kan aangepast worden als type K T, S of J ondersteunt negatieve temperatuur)
PT:PT100 PT1000:PT1000 NTC thermistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (alleen 7 en 10 inch ondersteuning V5_ en V_)
9. AO type A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((alleen 7 inch en 10 inch ondersteunen negatieve spanning dekt 2 kanalen)
10. C1 single-phase high-speed counting,C2 AB-fase counting,C3 ABZ-fase counting;
Normaal gesproken ondersteunen 6 enkelfasige 60KHz, of 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz hogesnelheidspuls;P:100KHz hogesnelheidspuls;Normaal gesproken 8 kanalen,Y0-Y3 is 100KHz,Y4-Y7 is 10KHz;Dat hoogsnelheidsgetal plus hoogsnelheidspuls moet 480KHz zijn
12. com port optionele verwijst naar de basisparameter van grafiek 1
Parameter
| Afbeelding | Afmeting | 151*96*36 mm |
| Afsnijdgrootte | 143*86 mm | |

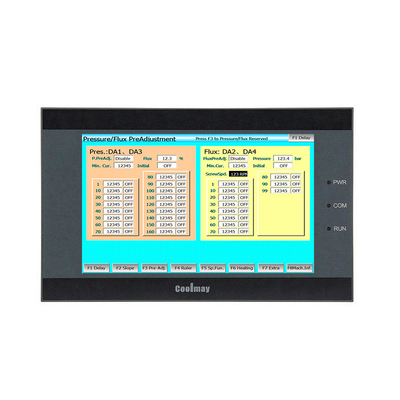

| Type | 5" TFT | |
| Kenmerken | Resistief aanraakscherm met 60K-kleur, ondersteunt portretweergave | |
| Geheugen | RAM | 64 MB |
| ROM | NOR Flash 8 MB | |
| CPU | 32 bit CPU 408MHz | |
| Invoer/uitvoer | DI/DO | Max 12DI/12DO |
| DI/DO-niveau | Invoer: passief NPN, openbare terminal geïsoleerd | |
| DO-type en lading | MOS buis: 2A/punt, 4A/4 punt COM, 5A/12 punt COM | |
|
Analoog I/O (facultatief) |
Max 4AI/2AO | |
| AI-type (facultatief) |
Het thermocouple E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ gemengd |
|
| AO-type (facultatief) | 0~10V /0~5V/ 0~20mA/ 4~20mA/ gemengd | |
| High-speed-functie | Hoge snelheidsaantal |
enkelfasig 6-kanaal 60KHz, of 2 AB 60KHz + 1 AB 10KHz, of 2 ABZ 60 KHz + 1 AB fase 10 KHz |
| Hoge snelheidspuls |
8 kanalen, Y0-Y3 is 100KHz, Y4-Y7 is 10KHz. Hoge snelheid tel + hoge snelheid puls < 480 kHz |
|

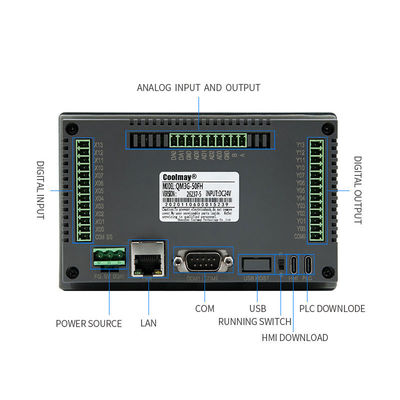

| Verbinding | HMI | Type C HMI downloadpoort |
| PLC's | 1 TYPE-C, 1 RS232 (programmapoort) | |
|
1 RS485- of 2 RS485-COM-poorten (waarvan één is gewijzigd ten opzichte van de standaard RS232-poort); 1 WIFI (bezit standaard RS232-poort) |
||
| Software | HMI | Coolmay TPworks HMI Programmeringssoftware |
| PLC's | Compatibel met Mitsubishi GX Developer 8.86 en WORKS 2 |
Kenmerken
1Super functies. PLC compatibel met FX3G/FX3U/FX3S PLC.
2. Zeer integraal. De digitale punten zijn maximaal 30 ingangen en 30 uitgangen. De digitale output kan transistor, relais of gemengde output zijn. Analoog kan tot 16 ingangen en 8 uitgangen bereiken.Het heeft 2 PLC COM-poorten (Rs232 en USB-poort), 1 downloadpoort op HMI.
3. Ondersteunt meerdere hoge-snelheid tellen en hoge-snelheid puls. Versnelling en vertraging zijn onafhankelijk.
de snelheid van het tellen en pulsen mag niet hoger zijn dan 480 kHz.
4. 32K stappen programmacapaciteit, 32K power-off retentive registers, ondersteuning onderbreking, lineaire en circulaire interpolatie, PID zelf aanpassing.
5. Speciale versleuteling. Stel het wachtwoord in op 12345678 om volledig te voorkomen dat gegevens worden gelezen. ((PLC ondersteunt alleen 8-bits wachtwoordversleuteling)
6De PLC is compatibel met de programmeersystemen GX Developer8.86Q en GX Works2 en de HMI is mView.
7De netwerkmodule kan worden geselecteerd volgens de eisen van de klant om de afstandsbediening te realiseren.
Meer modellen worden ondersteund om aan te passen als bulk bestelling.
1Super functies. PLC compatibel met FX3G/FX3U/FX3S PLC.
2. Zeer integraal. De digitale punten zijn maximaal 30 ingangen en 30 uitgangen. De digitale output kan transistor, relais of gemengde output zijn. Analoog kan tot 16 ingangen en 8 uitgangen bereiken.Het heeft 2 PLC COM-poorten (Rs232 en USB-poort), 1 downloadpoort op HMI.
3. Ondersteunt meerdere hoge-snelheid tellen en hoge-snelheid puls. Versnelling en vertraging zijn onafhankelijk.
de snelheid van het tellen en pulsen mag niet hoger zijn dan 480 kHz.
4. 32K stappen programmacapaciteit, 32K power-off retentive registers, ondersteuning onderbreking, lineaire en circulaire interpolatie, PID zelf aanpassing.
5. Speciale versleuteling. Stel het wachtwoord in op 12345678 om volledig te voorkomen dat gegevens worden gelezen. ((PLC ondersteunt alleen 8-bits wachtwoordversleuteling)
6De PLC is compatibel met de programmeersystemen GX Developer8.86Q en GX Works2 en de HMI is mView.
7De netwerkmodule kan worden geselecteerd volgens de eisen van de klant om de afstandsbediening te realiseren.
Meer modellen worden ondersteund om aan te passen als bulk bestelling.
